Popis
Väčší otvor pre väčší ovládací modul
Potrebujete v jednej zostave skombinovať menší otvor so zväčšeným otvorom? Táto zákazková realizácia Pavlik3D ponúka jedno-, dvoj- a trojrámčeky s otvorom 55,6 × 55,6 mm alebo s kombináciou otvorov 52,3 × 52,3 mm a 55,6 × 55,6 mm.
Zobrazená úprava bola pripravená pre zostavu s ovládačom roliet TECH Controllers FZ-02. Tvarovo vychádza z radu Asfora, rozmery otvorov sú však upravené. Pri inom ovládači alebo termostate treba rozmery a uchytenie posúdiť samostatne.
Vyhotovenia a ceny

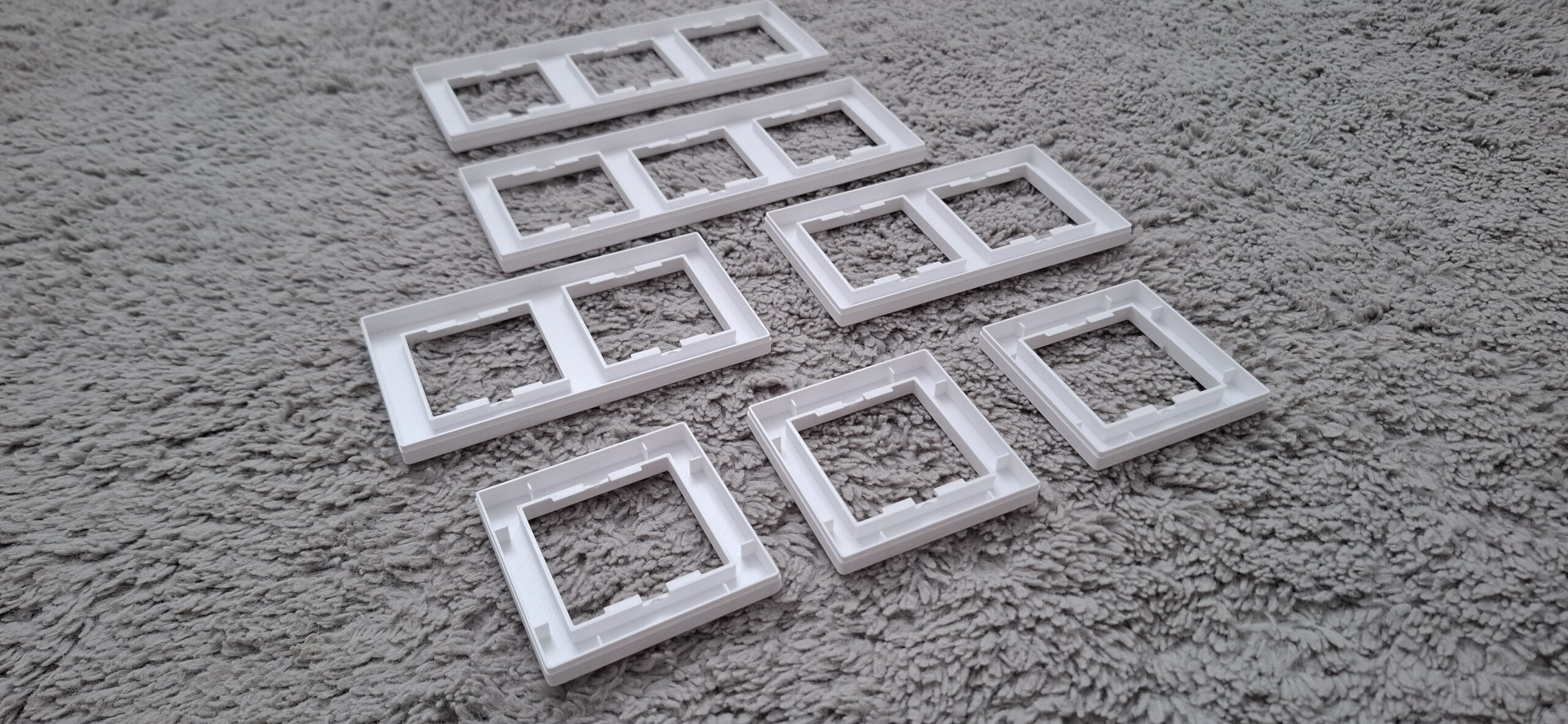

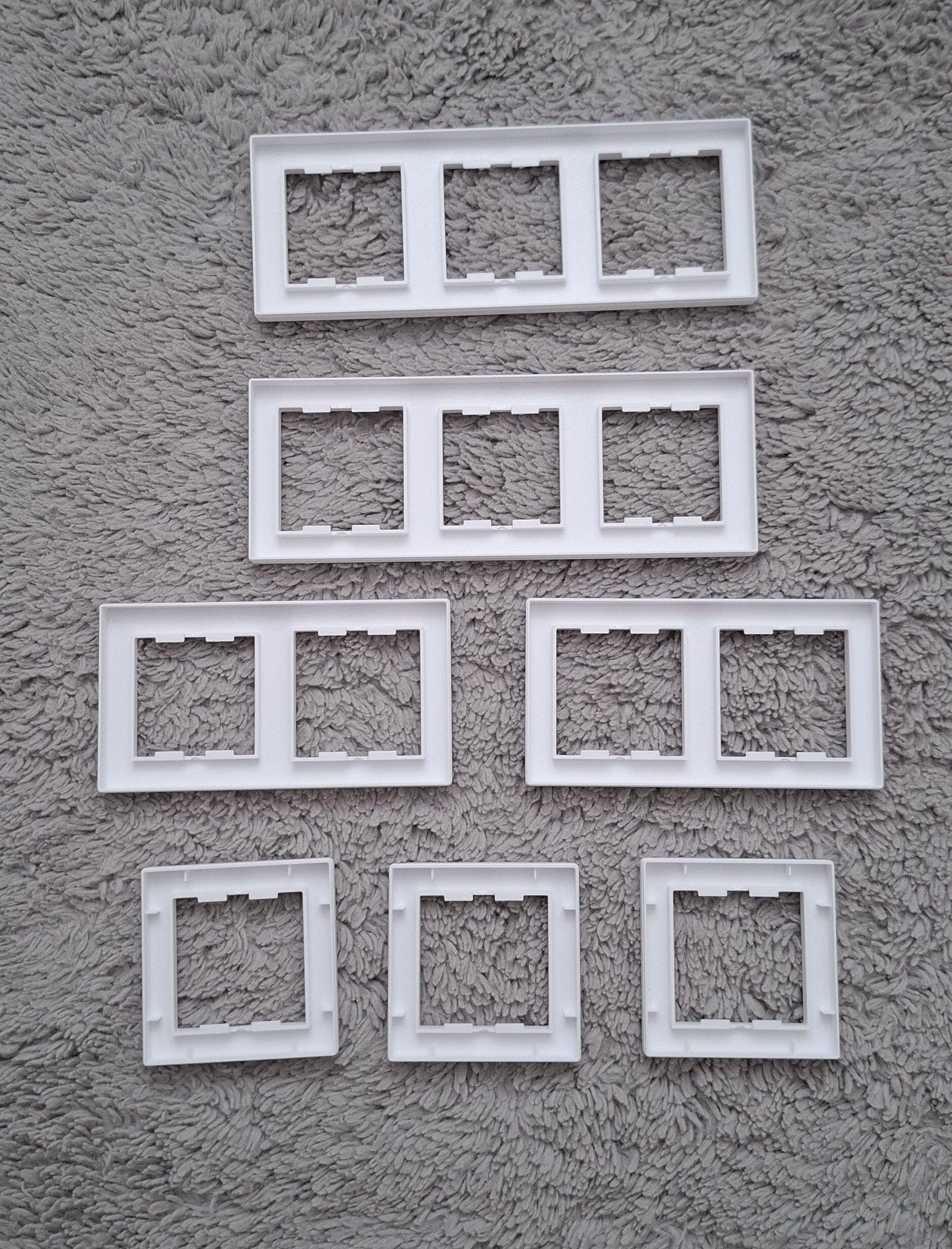

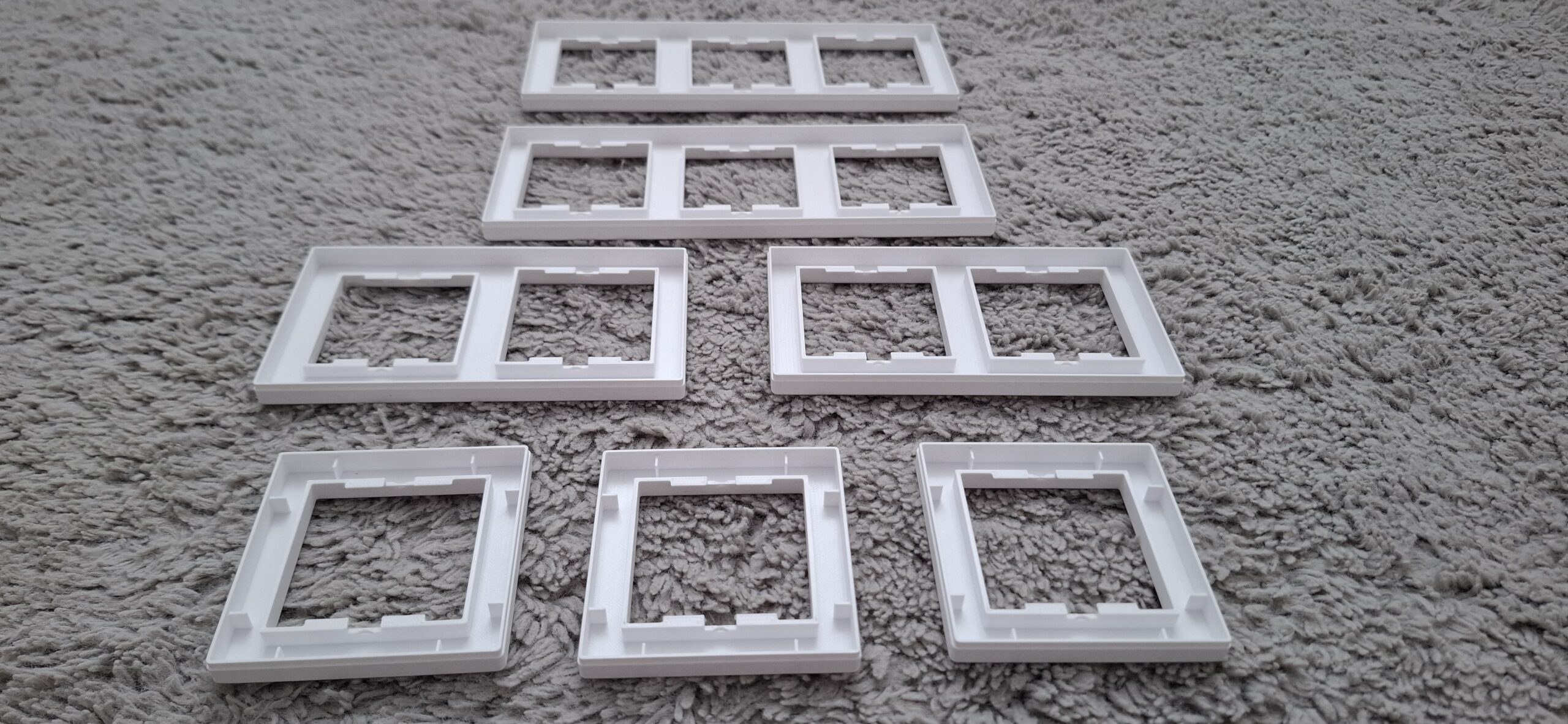

Cena je za 1 kus rámčeka zvoleného vyhotovenia, nie za všetky kusy zobrazené na spoločnej fotografii. Všetky otvory sú štvorcové.
| Vyhotovenie | Rozmery otvorov | Vonkajšie rozmery | Cena / kus |
|---|---|---|---|

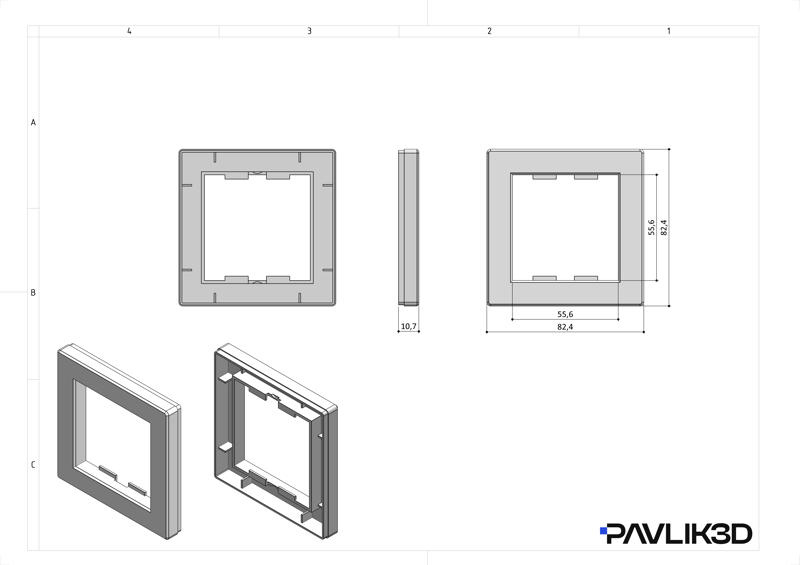

| 1 otvor | 55,6 × 55,6 mm | 82,4 × 82,4 mm | 1,50 € |

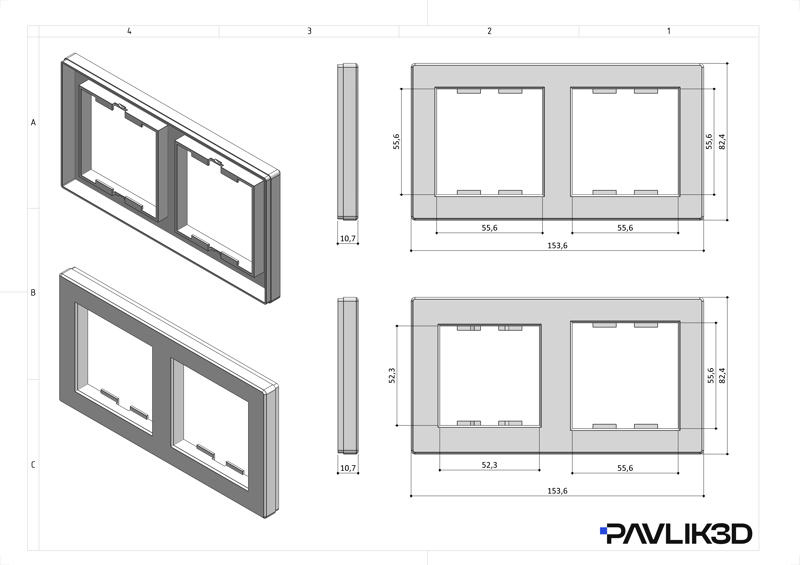

| 2 otvory – kombinované | 52,3 × 52,3 mm + 55,6 × 55,6 mm | 153,6 × 82,4 mm | 2,50 € |
| 2 otvory – oba zväčšené | 2 × 55,6 × 55,6 mm | 153,6 × 82,4 mm | 2,50 € |

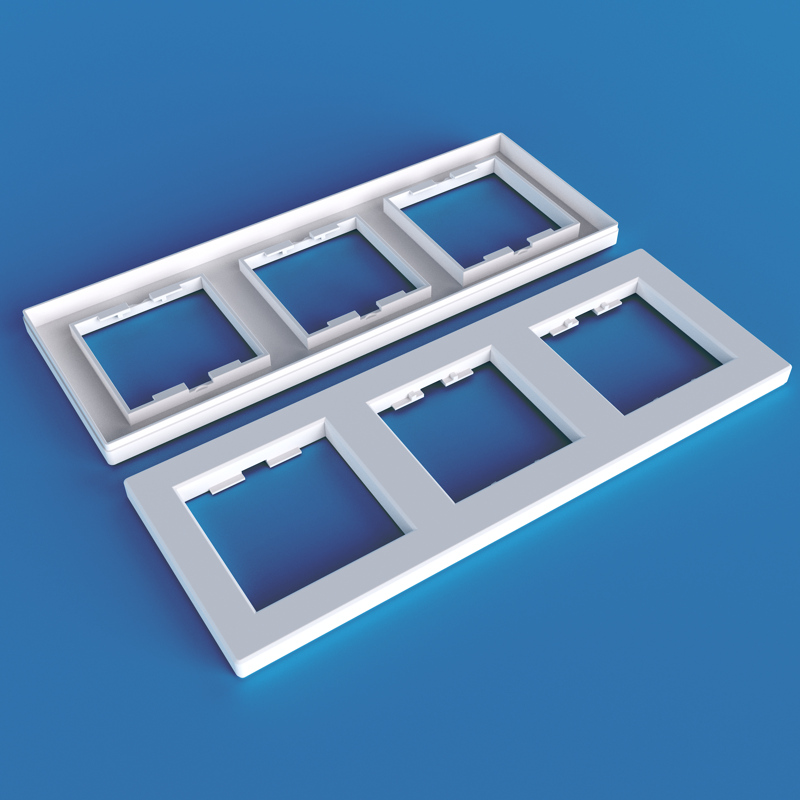

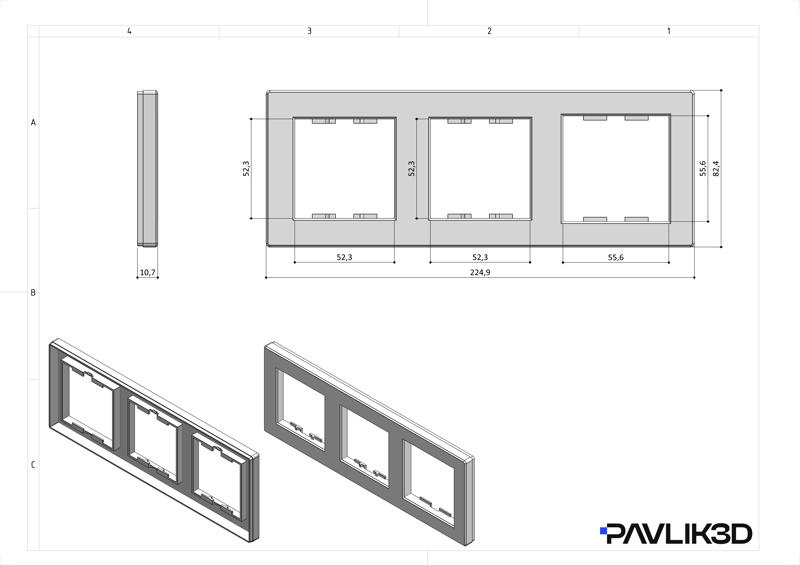

| 3 otvory | 2 × 52,3 × 52,3 mm + 1 × 55,6 × 55,6 mm | 224,9 × 82,4 mm | 3,50 € |

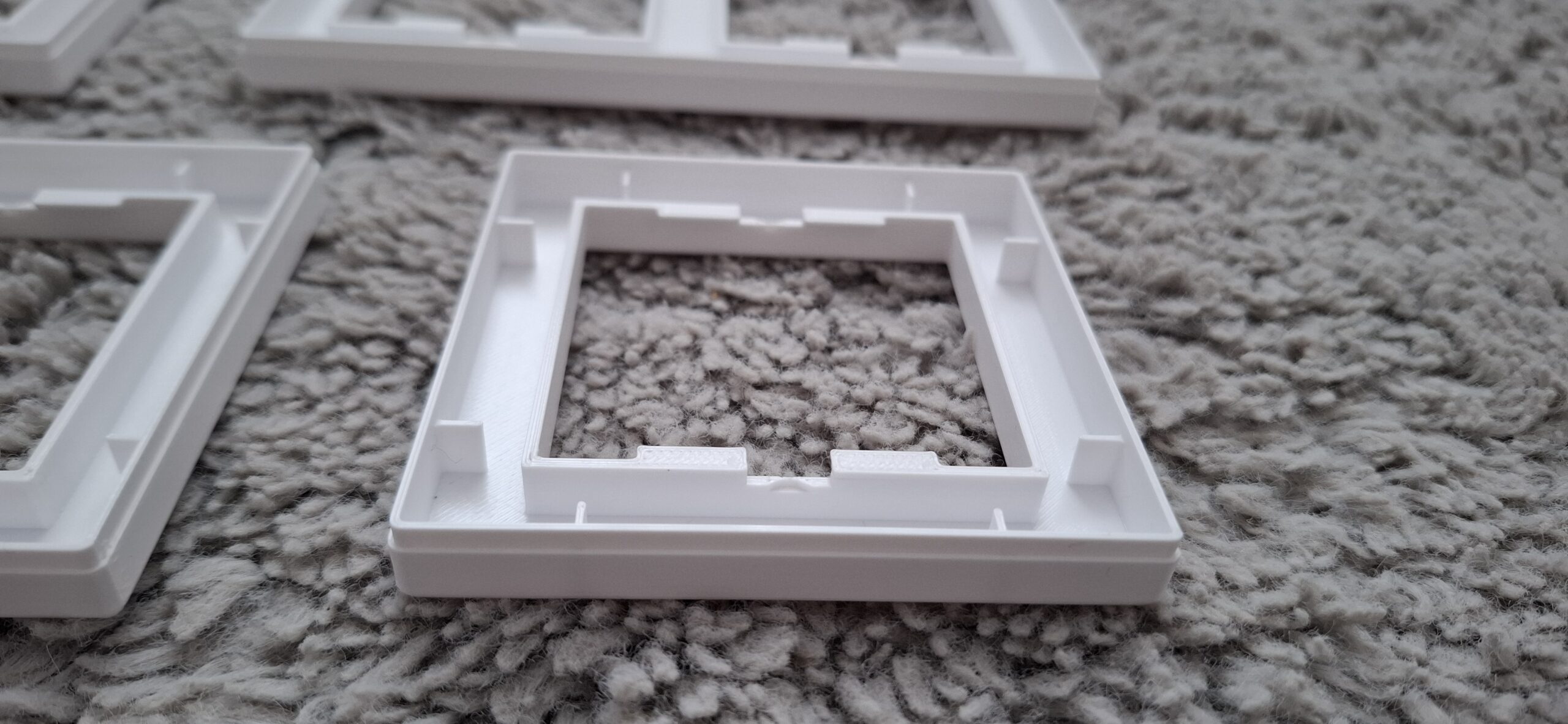

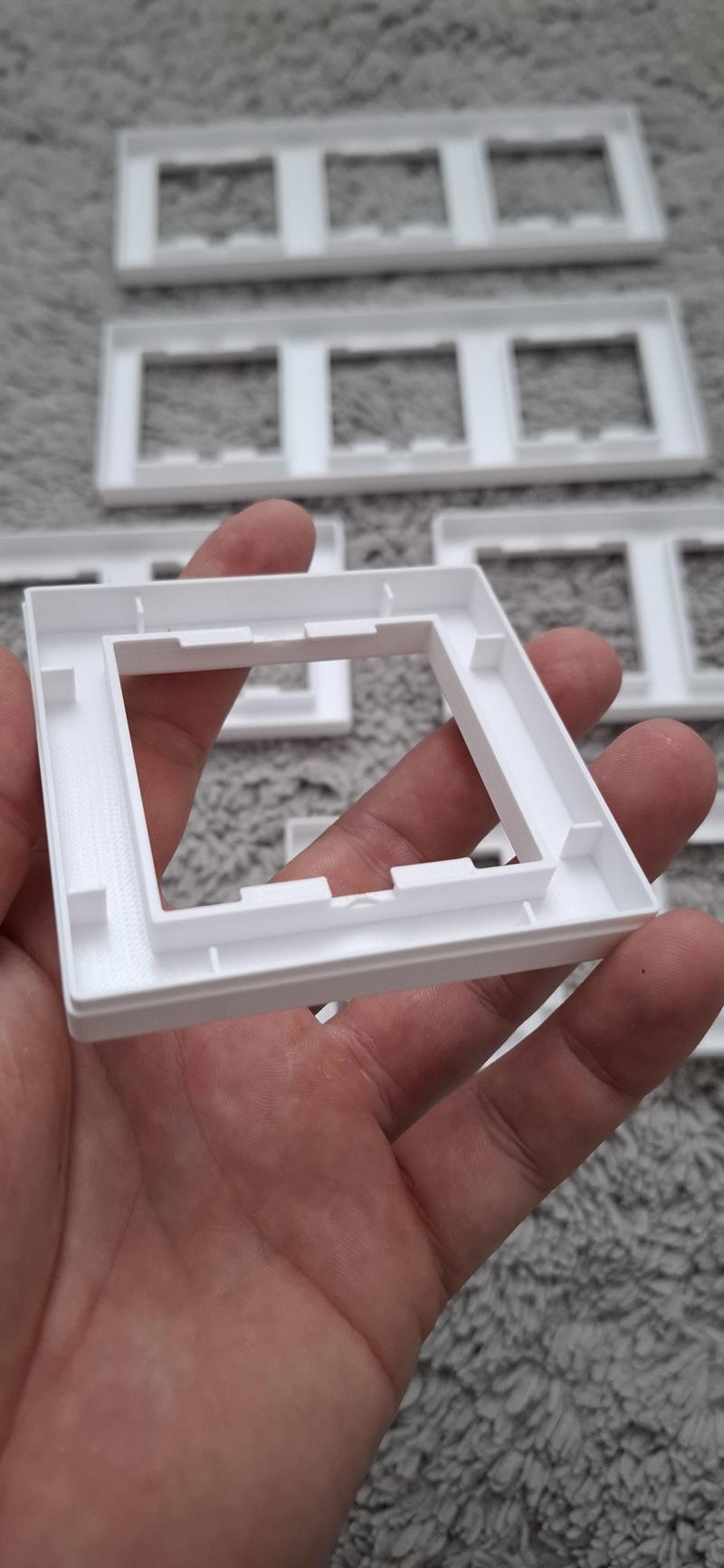

Hrúbka podľa výkresov: 10,7 mm. Pred objednaním porovnajte rozmery a uchytenie s vaším modulom. V galérii sú reálne fotografie, všetky tri technické výkresy a označená 3D vizualizácia.
Čo dostanete
- Samotný rámček Pavlik3D v zvolenom vyhotovení.
- Materiál: PETG. Farba: biela.
- Výroba: 3D tlač. Na povrchu môžu byť viditeľné jemné vrstvy typické pre túto technológiu.
Ovládače, termostaty, vypínače ani iná elektronika nie sú súčasťou dodávky.
Dodanie a úpravy na mieru
Packeta na Slovensku: 4 € za doručenie na výdajné miesto alebo do Z-BOXu v rámci aktuálneho váhového limitu dopravcu v košíku. Konkrétne miesto si vyberiete pri objednávke.
Dodanie približne do 1 týždňa. Ak potrebujete iné rozmery alebo inú kombináciu otvorov, napíšte nám pred objednaním. Pošlite označenie modulu, fotografiu, požadované rozmery a počet kusov; možnosti úpravy a cenu dohodneme individuálne.
Dôležité pred objednaním
Ide o vlastný výrobok Pavlik3D zhotovený 3D tlačou, nie o originálny výrobok Schneider Electric ani TECH Controllers. Označenia výrobcov a modelov slúžia na vysvetlenie zobrazenej realizácie. Neuvádzame univerzálnu kompatibilitu; rozmery a uchytenie treba overiť pre konkrétnu zostavu.
Pri použití v elektroinštalácii musí vhodnosť rámčeka a materiálu pre dané miesto posúdiť odborne spôsobilá osoba. Montážny súlad s modulom sám osebe nepotvrdzuje elektrickú ani požiarnu bezpečnosť výrobku.
